LED驱动的技术特点与发展趋势
1.LED背光的技术特点
LED作为LCD电视的背光源,与传统的CCFL背光技术相比有很多独特的优点:
1、传统的CCFL背光源,色域范围只有75%NTSC,而采用LED背光源的色域范围可达105%NTSC,极大的增加了色彩的饱和度。
2、LED驱动使用的是相对低压电源,供电模块设计简单。
3、LED的使用寿命可达10万个小时,按每天使用10个小时算,可以连续使用27年。并且在长时间可保持出色的亮度。
4、高亮度,在寿命范围实现稳定的亮度与色彩。
5、使用温度范围广、耐冲击力强。因采用固态发光器件,对环境的适应能力强。
2.LED背光驱动电路的发展趋势

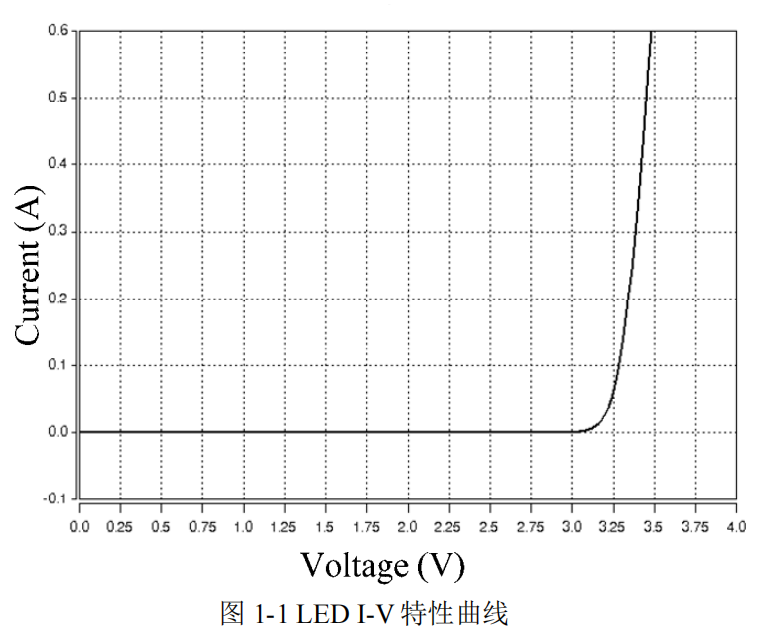

LED在照明和背光市场上大放异彩,对LED的驱动电路有着更高的要求。目前LED驱动电路的发展方向是:功率集成管理、更小的体积、更高的效率和更高的可靠性。根据LED驱动电源的特性,可以分为恒压驱动与恒流驱动。恒压驱动是指LED两端电压保持恒定,但由于电压存在纹波,使得LED电流随电压变化而变化。如图1-1所示,根据LED二极管的伏安特性曲线,电压上微小的变化对导致LED电流较大的变化。因此恒压驱动对电压的精度要求相对较高。
恒流驱动是指保证LED电流恒定的驱动方式,当存在外接干扰时,LED电流都能够在恒流电路的调节作用下恢复到预设的值。由于LED具有非线性的I-V特性曲线,因此采用恒流驱动电路将具有较好的性能。根据功率器件在电路中的工作状态可分为,线性恒流与开关恒流。

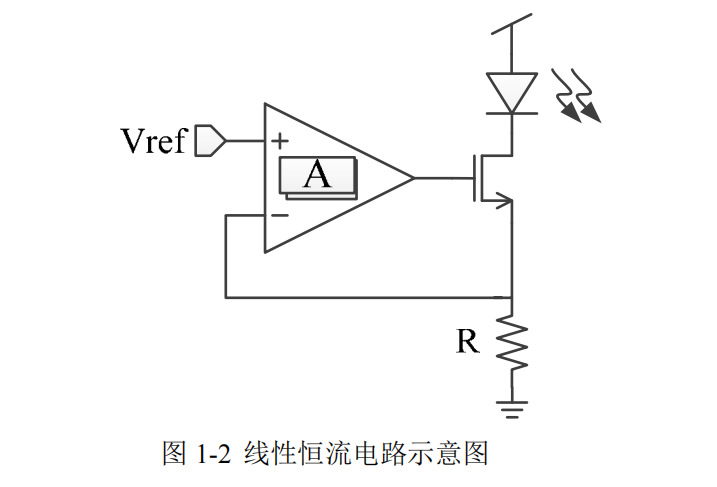

线性恒流电路中,功率器件与LED负载串联,且工作在饱和区。其典型电路如图1-2所示,通过运算放大器将采样信号通过负反馈环箝位至预设的电压值。从而让电阻R上的电流值保持恒定,即使得LED支路上的电流恒定。

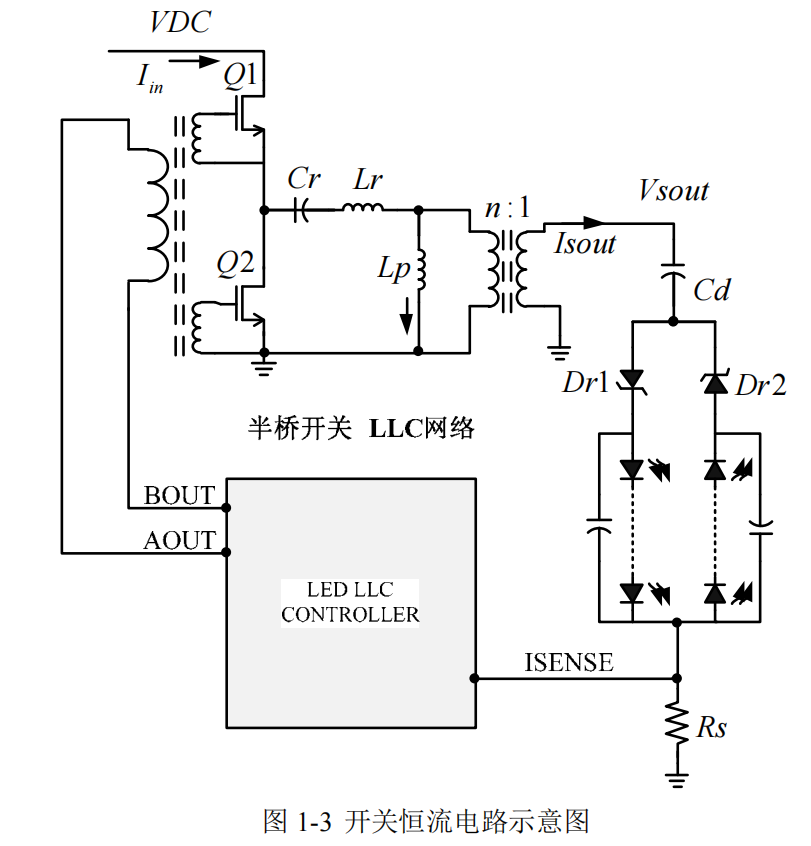

与线性恒流电路不同的是开关恒流电路。如图1-3所示开关恒流电路是利用开关电源技术,通过采样电阻采集LED回路上的电流信号,通过反馈环路控制功率管的开关状态从而达到恒流驱动的目的。目前LED背光与照明的驱动电路功率不高,主要采用的DC/DC电路拓扑有BUCK、BOOST、FLABACK、LLC等电路。
