OC5820—40V/2.5A高恒压精度的降压恒压芯片

OC5820—40V/2.5A高恒压精度的降压恒压芯片

产品概述

OC5820是我司设计的一款内置功率MOSFET的单片降压型开关模式转换器，OC5820耐压为40V，输出电流2.5A。

芯片的输出电压具有出色的线性调整率和负载调整率。

芯片采用PWM电流模工作模式，环路易于稳定并提供快速的瞬态响应。

芯片集成了包括逐周期电流限制、过热关断、短路保护等保护功能。

芯片可通过外部电阻调整开关频率，默认140KHZ。

芯片采用ESOP8封装，外围简单元器件少。

主要产品特点

◆宽输入电压:5.5V-40V

◆芯片固定工作频率，外部可调

◆高效率：94%

◆关机电流低至4uA以内

◆恒压精度高,1%以内

◆内置软启动，软启动时间为0.6mS

◆内置环路响应，提供更快的动态负载特性

◆内置过温关断、逐周期过流保护、输出短路保护

应用领域

◆分布式电源系统

◆电池充电器

◆工业电源系统

◆行车记录仪，车载充电器，扫地机

◆智能照明系统

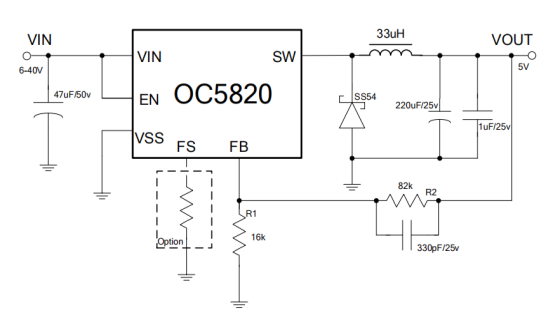

典型应用电路

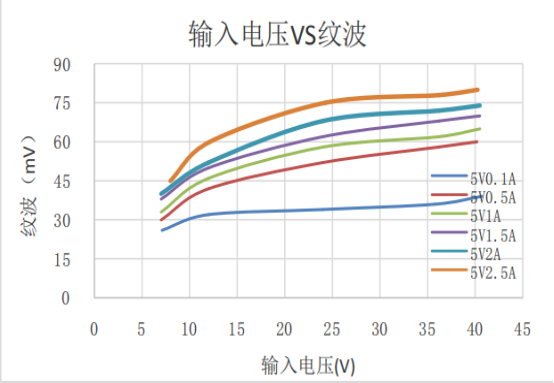

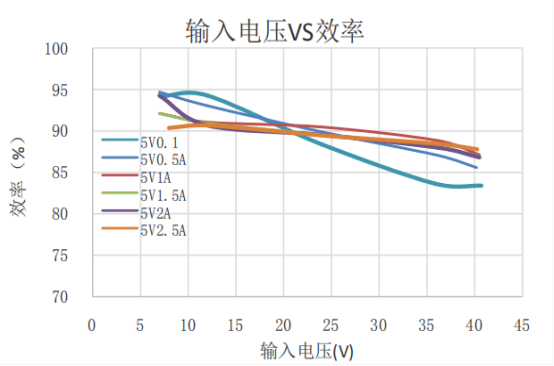

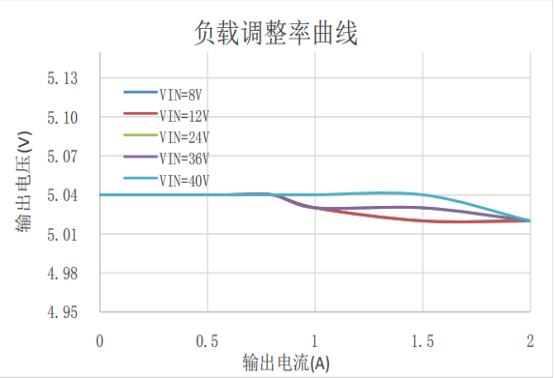

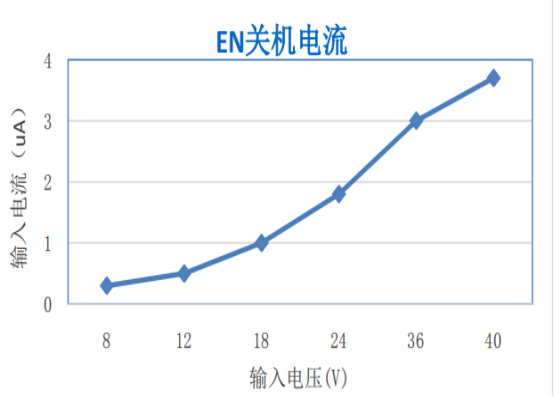

典型应用测试特性曲
