欧创芯(OCX)OC5822---高恒压精度降压恒压系列芯片
产品概述:OC5822是我司设计的一款内置功率 MOSFET的单片降压型开关模式转换器,OC5822耐压为60V,电流1.5A。

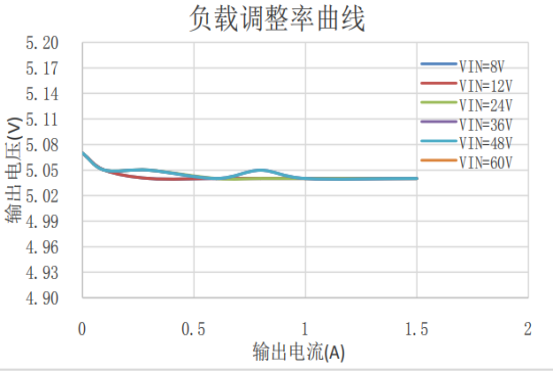

具有出色的线电压和负载调整率。
采用 PWM 电流模工作模式,环路易于稳定并提供快速的瞬态响应。
集成了包括逐周期电流限制和热关断等保护功能。
主要产品特点:
◆宽输入电压:5.5V-60V
◆芯片固定频率:外部可调
◆高效率:94%

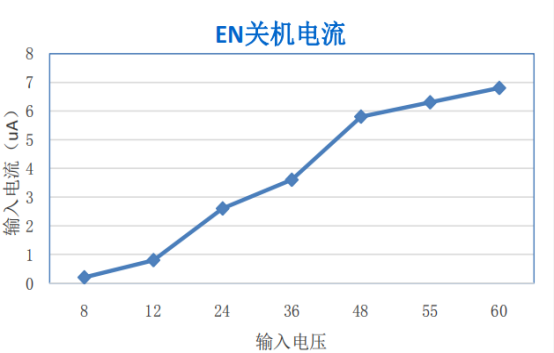

◆关机电流低至4uA以内
◆恒压精度高,1%以内
◆内置软启动,软启动时间为0.6mS
◆内置环路响应,提供更快的动态负载特性
◆内置过温关断、逐周期过流保护、输出路段保护
应用领域:
◆分布式电源系统
◆电池充电器
◆工业电源系统
◆行车记录仪、车载充电器、扫地机
◆智能照明系统
典型应用电路:
![](http://www.chenghuadz.com/d/file/p/2023/12-12/09292bdfbe44c59b5c0f5eded14fb07d.png)
![](http://www.chenghuadz.com/d/file/p/2023/12-12/24014b663b0034540aa32e5de46cfef0.png)
![](http://www.chenghuadz.com/d/file/p/2023/12-12/ec389c1a1ea776c5c4d8037c51c7c15e.png)
![](http://www.chenghuadz.com/d/file/p/2023/12-12/4775aebad7574cf426d374fd209eed58.png)
![](http://www.chenghuadz.com/d/file/p/2023/12-12/e9203bb6596ccaafeeeccafe8584a357.png)
