欧创芯(OCX)OC5260——60V/2.5A高调光性能、高电流精度的降压恒流
产品概述:OC5260是我司设计的一款高耐压60V,输出电流2.5A,集成功率MOSFET,电感连续导通工作模式的降压LED恒流驱动器。
采用高端电流检测,具有独立的PWM调光脚DIM和模拟调光脚ADJ。
具有专利电路架构,使得低压差下无输出电流过冲现象,提高了LED的寿命。
芯片具有独立5V的LDO输出端口(VDD脚),可对外供电10mA的电流。
主要产品特点:
◆高效率:最高96%
◆模拟调光和PWM两个独立的引脚,调光性能更佳
◆优异的线性调整率和负载调整率
◆最大PWM调光频率支持:20KHZ
◆滞环控制,无需环路补偿
◆最高工作频率:1MHZ
◆输出电流精度:±3%
◆宽输入电压范围:5.5-60V
◆智能过温降电流
◆低压差无电流过冲
◆具有独立5V的LDO输出端口,可对外供电10mA
应用领域:
◆LED智能调光电源
◆LED车灯和工作灯
◆LED洗墙灯,投光灯,舞台灯
◆LED通用照明
典型应用电路:
![](http://www.chenghuadz.com/d/file/p/2023/12-21/1f8ecb1c3aec9ebd7ccd7e2bbaedcf5d.png)

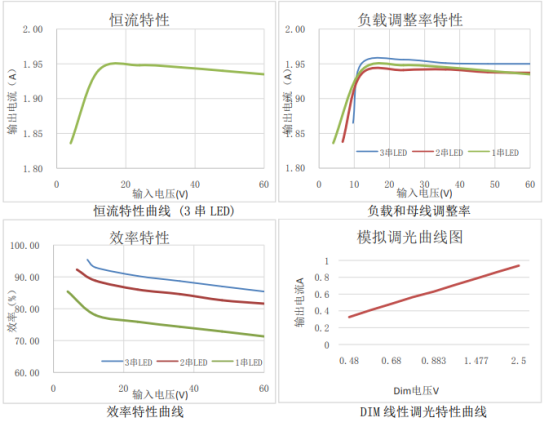

(测试条件:Vin=8-60V,LED=1-3串,ILED=1.95A)
![](http://www.chenghuadz.com/d/file/p/2023/12-21/e1a739c50cdad2ceb617315d38a18823.png)
